Czochralski 法（直拉法）是半導體工業中用于生長高純度單晶硅（或其他單晶材料）的核心工藝。該方法由波蘭科學家 Jan Czochralski 于 1916 年發明，通過晶體提拉從熔融材料中生長出單晶。

在直拉工藝中，籽晶軸會以每分鐘 0.5 - 2 mm 的可控速度向上拉伸，在提拉的過程中，由于溫度呈梯度下降，熔融硅會在 1410 - 1420 °C 時（低于硅的熔點），在相變界面凝固成固態硅。通過精確控制拉伸的速度和溫度，生長出的晶體可達到所需的直徑。整個拉伸過程需要恒定的溫度控制，可能需要長達三天的時間。

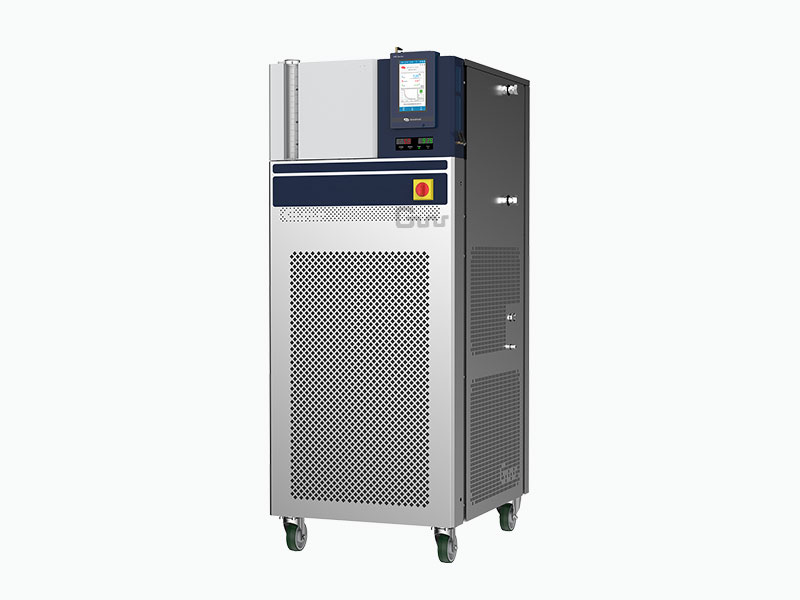

在此工藝中，水作為溫控介質，對生長爐進行冷卻，鄭州長城科工貿可以精確控制晶體生長中的冷卻速度，幫助客戶最大限度地減少晶體缺陷，提高硅錠質量。同時，鄭州長城科工貿循環冷水機的可靠性對整個工藝至關重要，我們的 TCU 組件在設計上即有較長的使用壽命，可以在更長的時間內連續不間斷運行。

晶圓研磨和拋光工藝

晶圓表面的不規則和損傷，會影響其導電性。通過研磨和拋光工藝，可以除去這些表面缺陷，讓晶圓表面變得完美無瑕。

由于拋光過程會產生熱量，而溫度波動會影響晶圓的瑕疵去除率，因此必須保持研磨墊和晶圓的接觸界面的溫度恒定，這可以通過控制研磨輪的溫度來實現。

在晶圓研磨和拋光中，精密的溫度控制技術可以防止熱應力對晶圓造成損傷，確保材料屬性的一致。
外延工藝

外延是一種將新材料層添加到單晶襯底上的沉積過程。新的材料層必須和單晶襯底完美貼合。

沉積過程中的精準溫度控制，可以減少沉積層的缺陷，保持完美的晶體結構。

鄭州長城科工貿二次回路系統可以提供精確沉積所需要的溫度控制工具。
更多半導體工藝的溫度控制
半導體制造是人類工業文明中精密程度最高的系統性工程之一，其工藝流程涉及數百道復雜工序。從硅晶圓制備、光刻顯影到薄膜沉積、離子注入，每個環節都需要在原子級別的精度上進行控制，其中溫度參數的調控堪稱整個制造過程的生命線。在接下來的系列文章中，我們將逐層揭開半導體制造的溫度密碼，解析精準溫控背后的工程智慧。
